WireXpert - professionelle Prüfung von Netzwerkverkabelungen

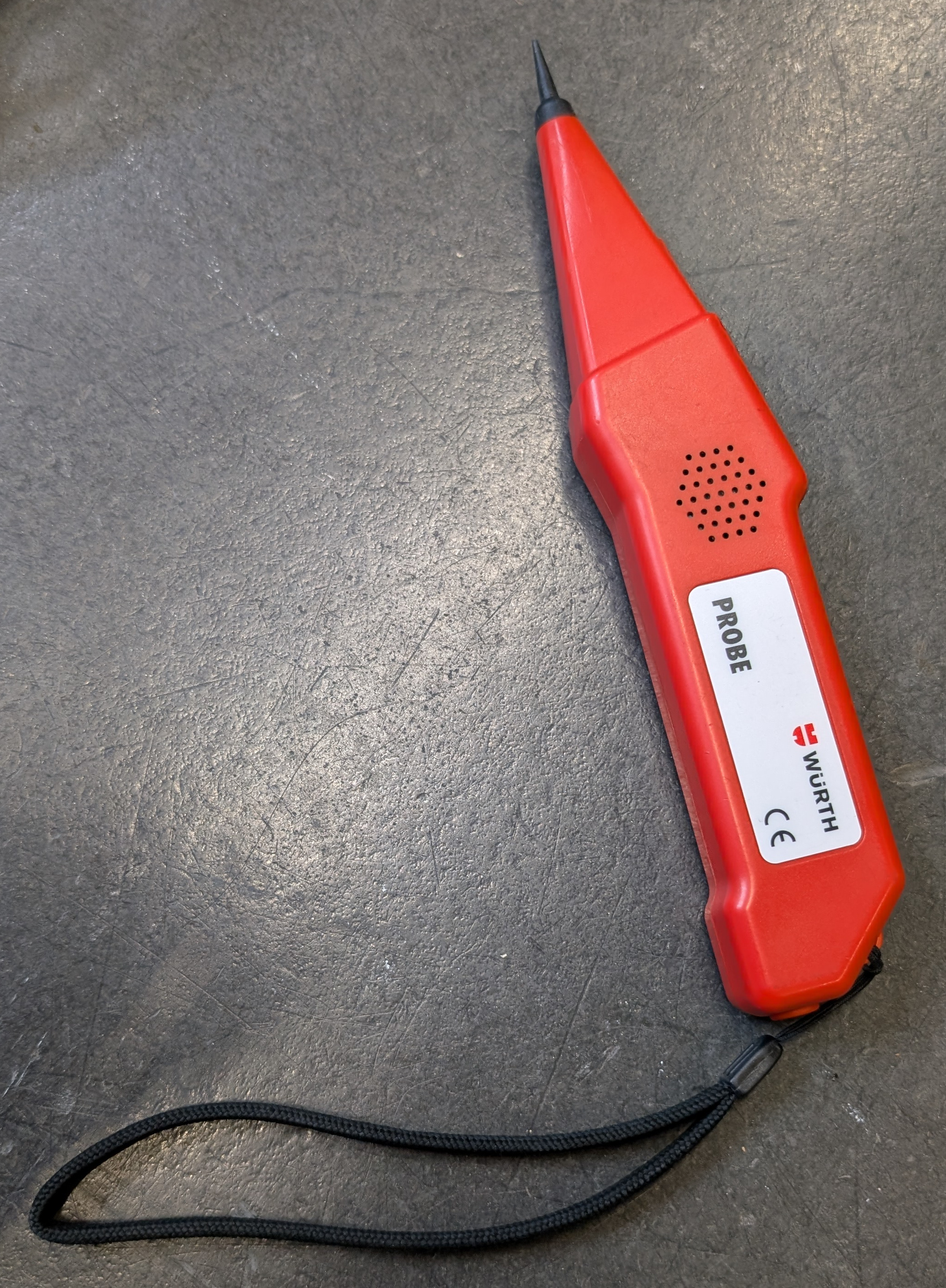

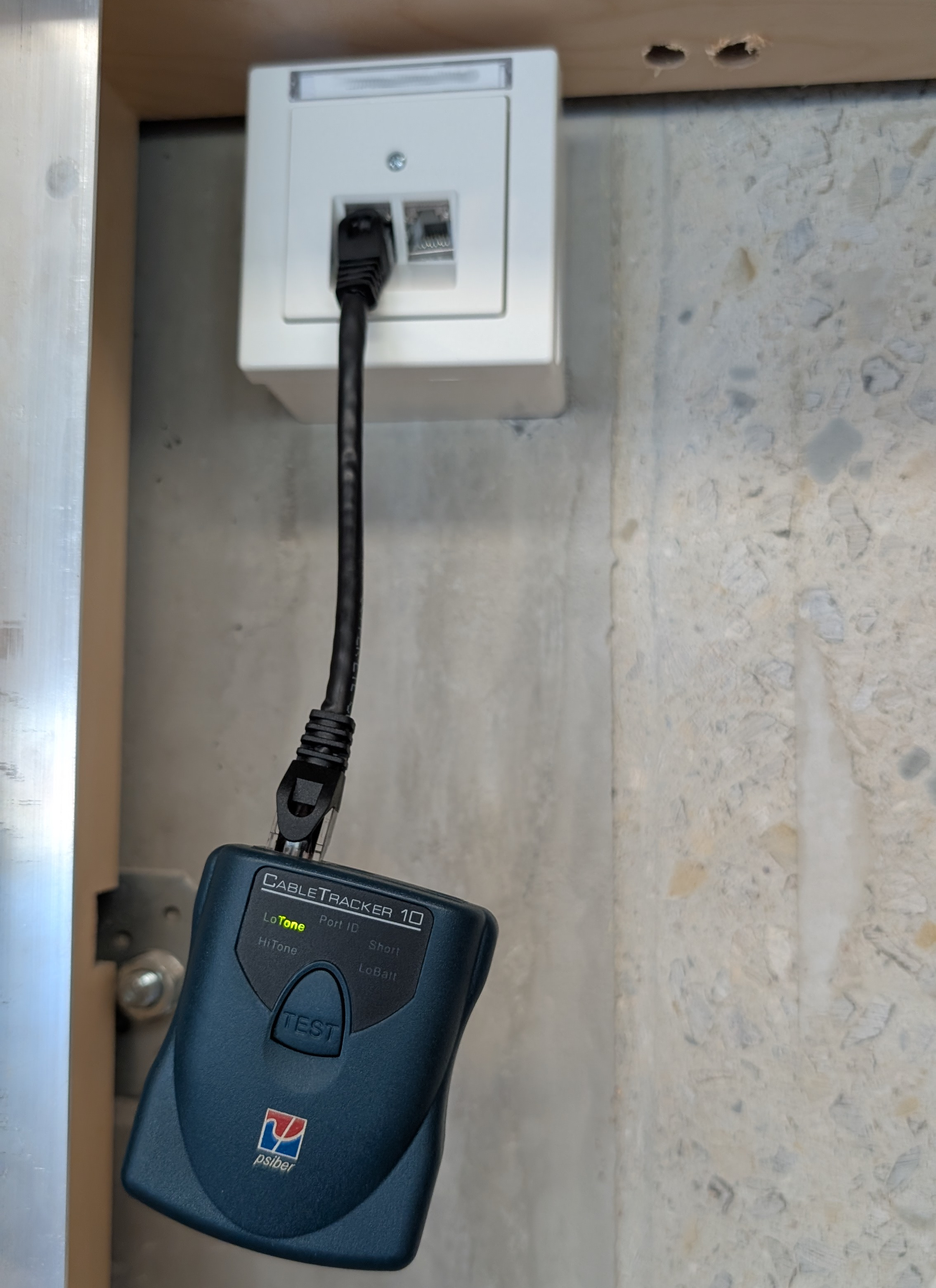

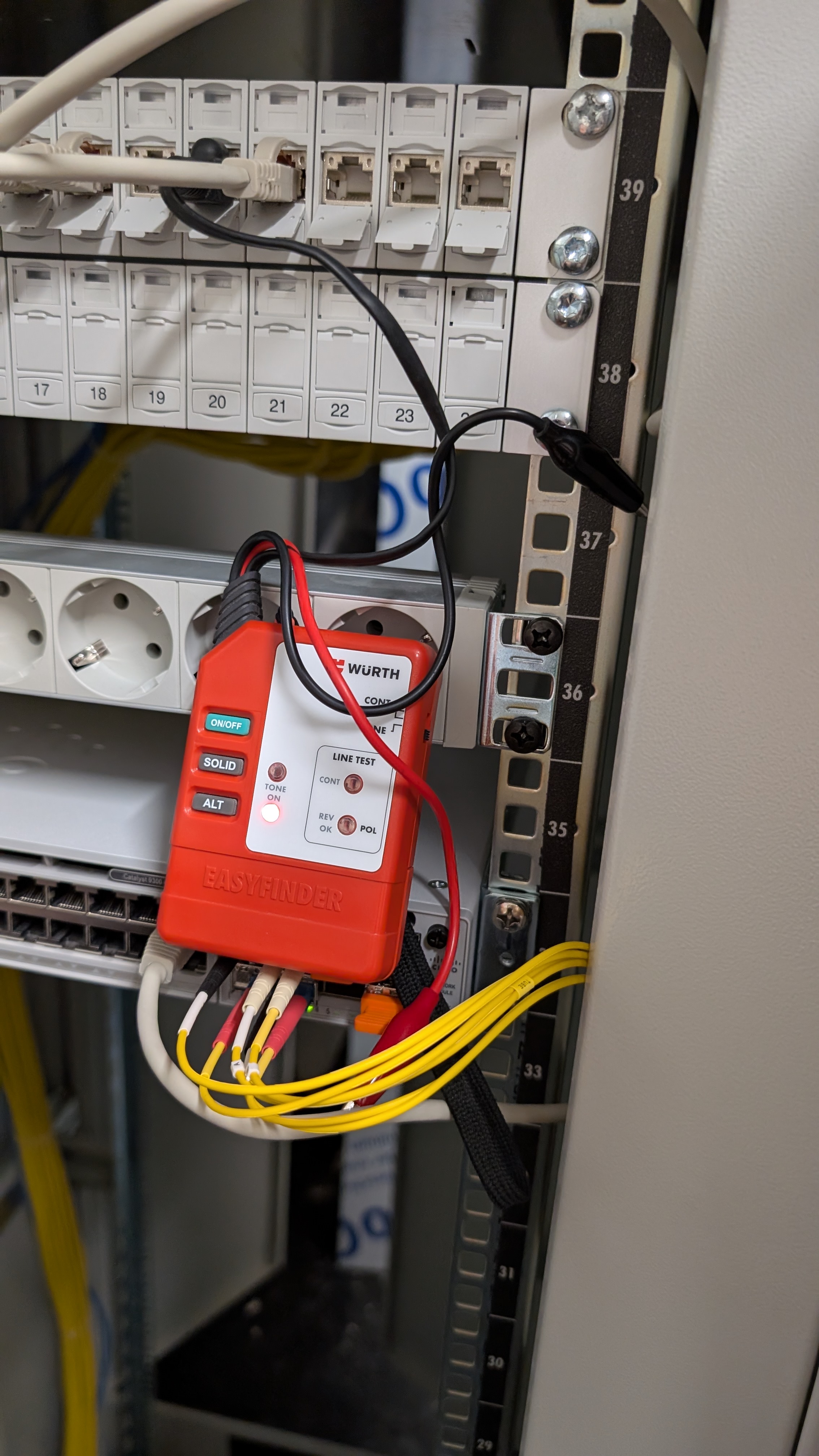

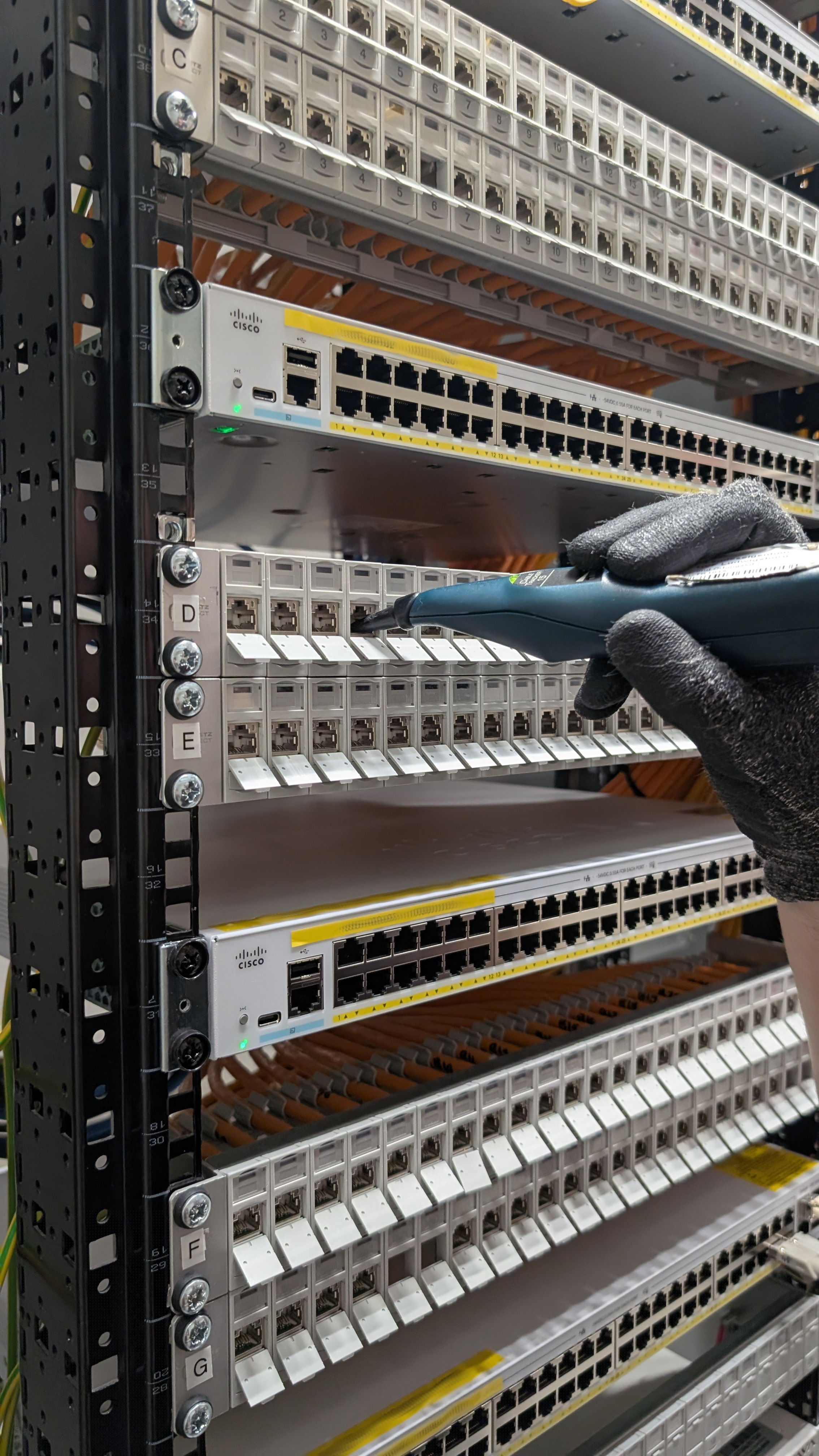

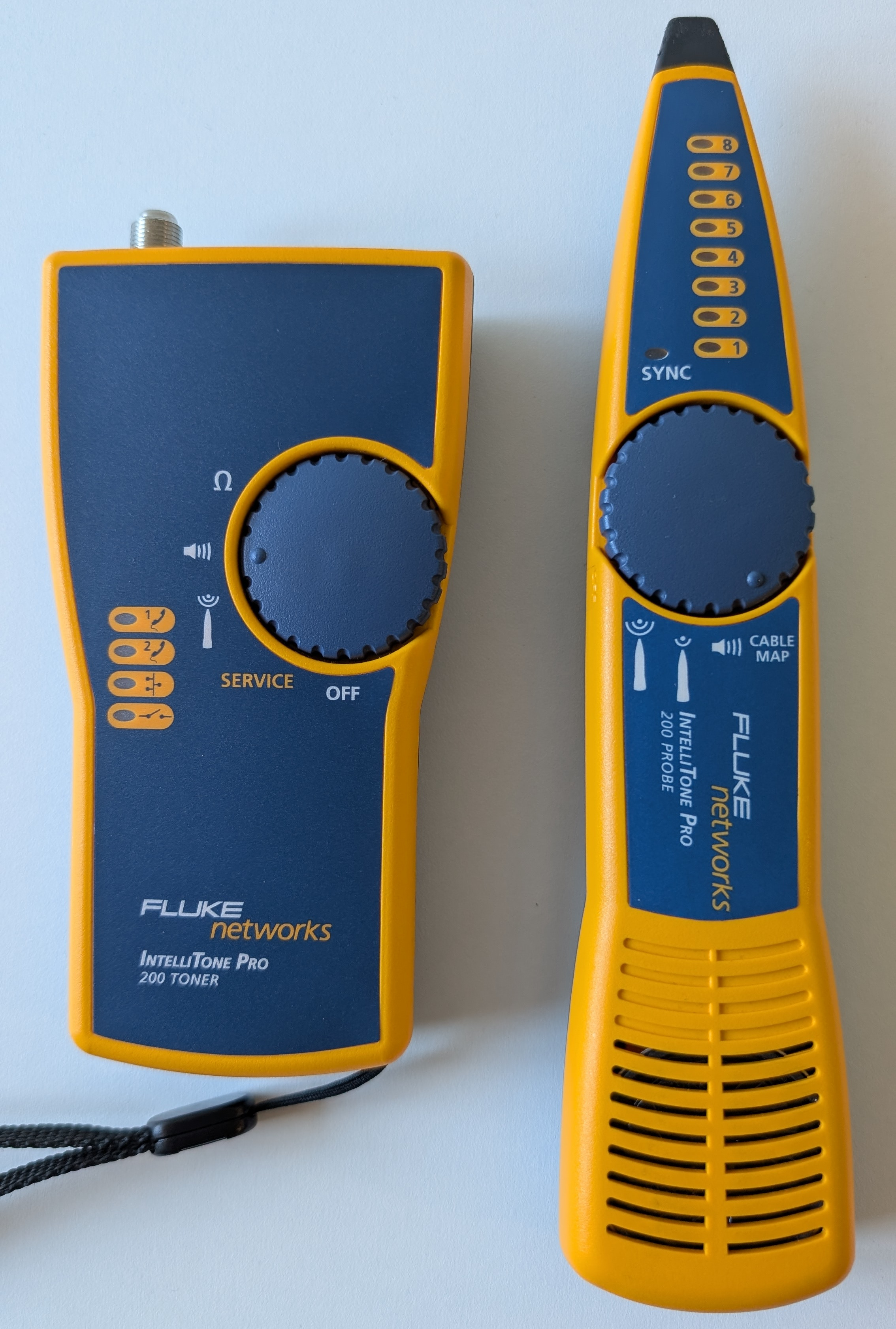

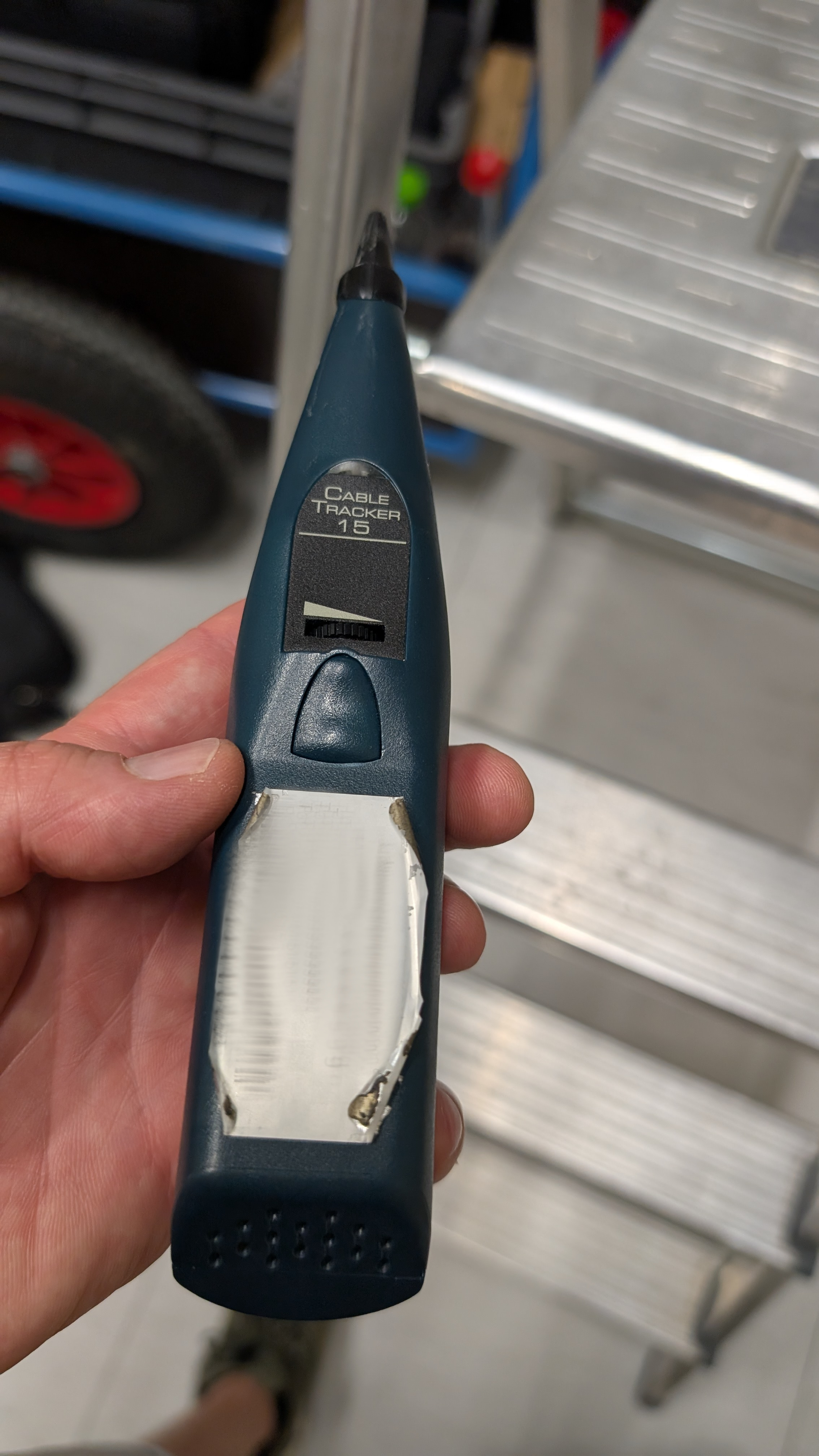

Für die einfache Suche und Zuordnung von Netzwerkkabeln gibt es Geräte wie Fluke IntelliTone, Cable Tracker oder einfache Leitungssucher von Würth. Damit lässt sich zum Beispiel feststellen, an welchem Patchpanel-Port eine bestimmte Netzwerkdose endet.
Für eine genaue Beurteilung der Qualität einer Netzwerkstrecke reichen solche Geräte aber nicht aus.

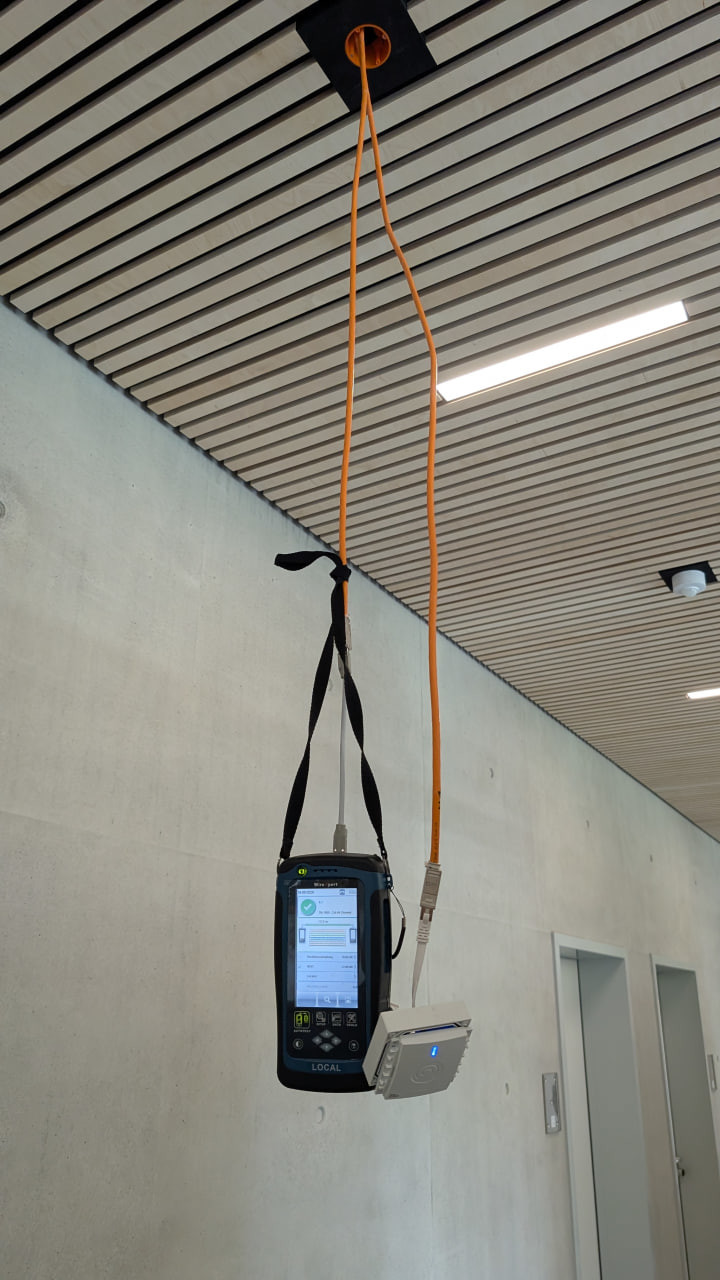

Der WireXpert ist dagegen ein professionelles Mess- und Zertifizierungsgerät für strukturierte Netzwerkverkabelungen. Die Messung erfolgt mit zwei Geräten: LOCAL und REMOTE. Sie werden an beiden Enden einer Netzwerkstrecke angeschlossen und prüfen die komplette Verbindung.
Was prüft der WireXpert?
- Belegung und Durchgängigkeit aller Adern
- Kabellänge
- Einfügedämpfung
- Rückflussdämpfung
- NEXT und weitere Übersprechwerte
- ACR-F und PS ACR-F
- Einhaltung der Grenzwerte der ausgewählten Kabelkategorie
Am Ende erhält man ein eindeutiges Ergebnis: PASS oder FAIL.
Das ist besonders wichtig bei Cat-6A-Verkabelungen. Eine Leitung kann elektrisch vollständig verbunden sein und trotzdem die Anforderungen an Cat 6A nicht erfüllen.
Beispiele aus den Messungen

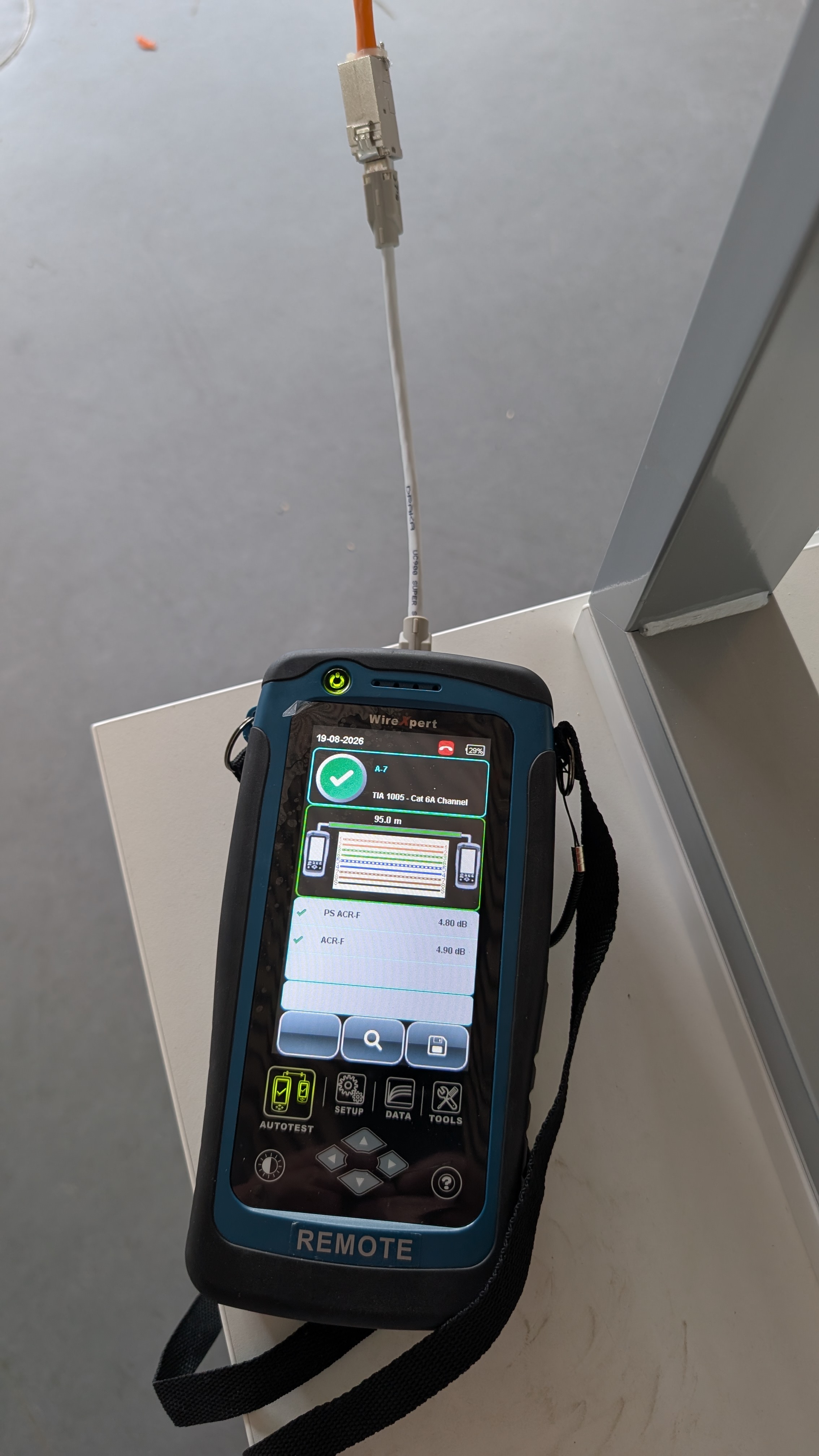

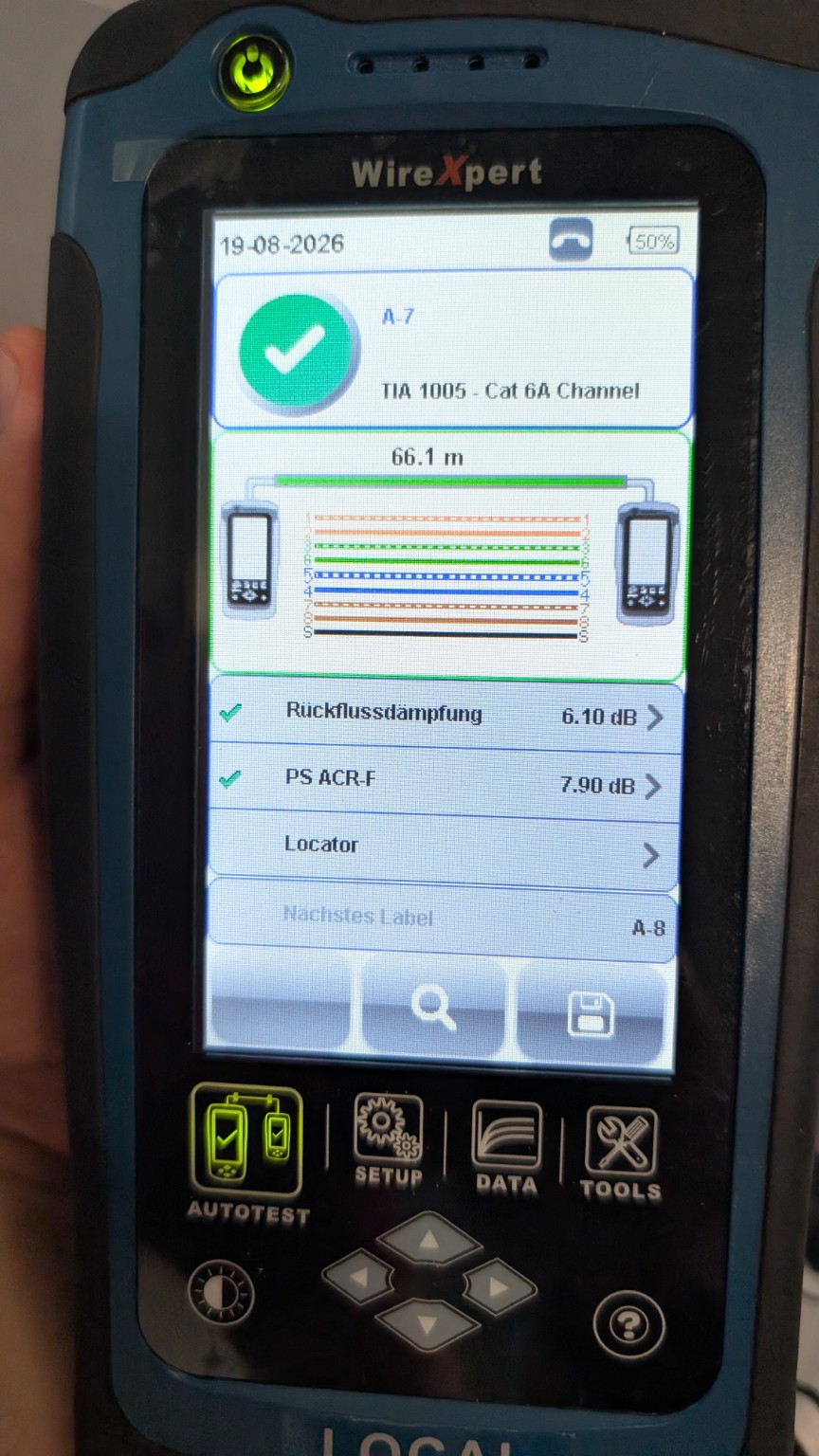

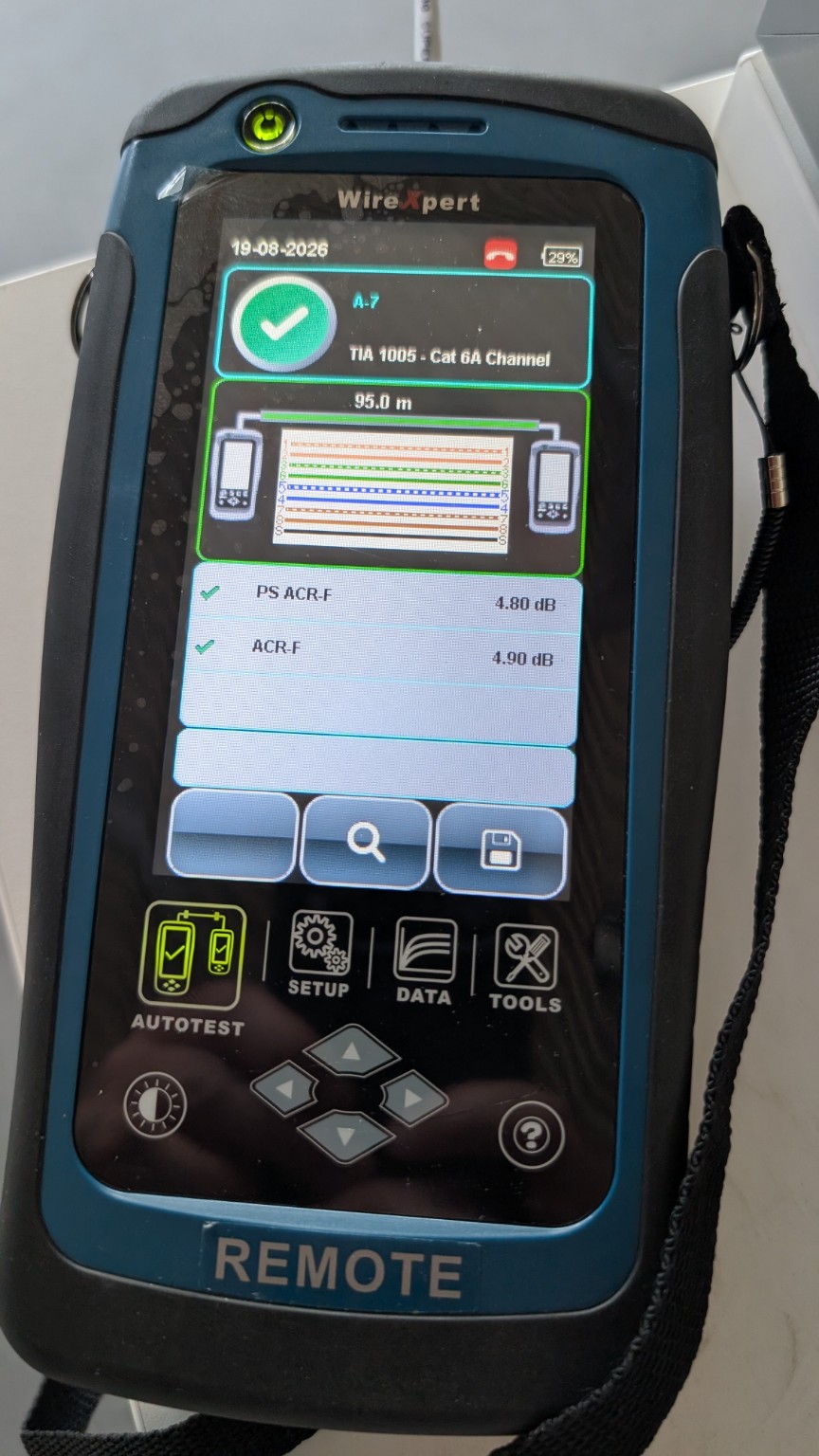

Auf den Bildern sind unterschiedliche Ergebnisse zu sehen. Eine Strecke mit 66,1 m besteht den Cat-6A-Channel-Test. Auch eine Strecke mit 95,0 m wird noch mit PASS bewertet.

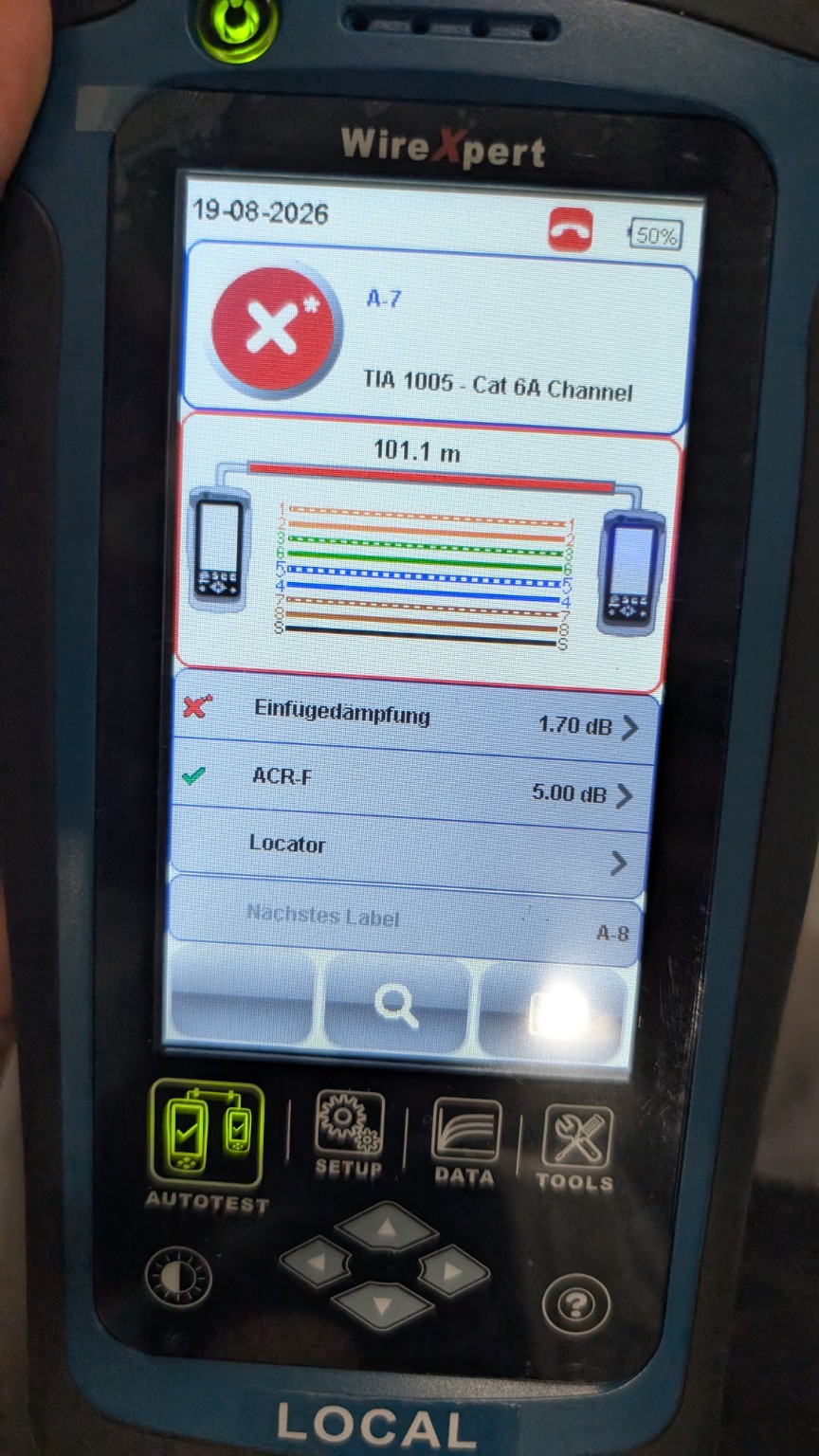

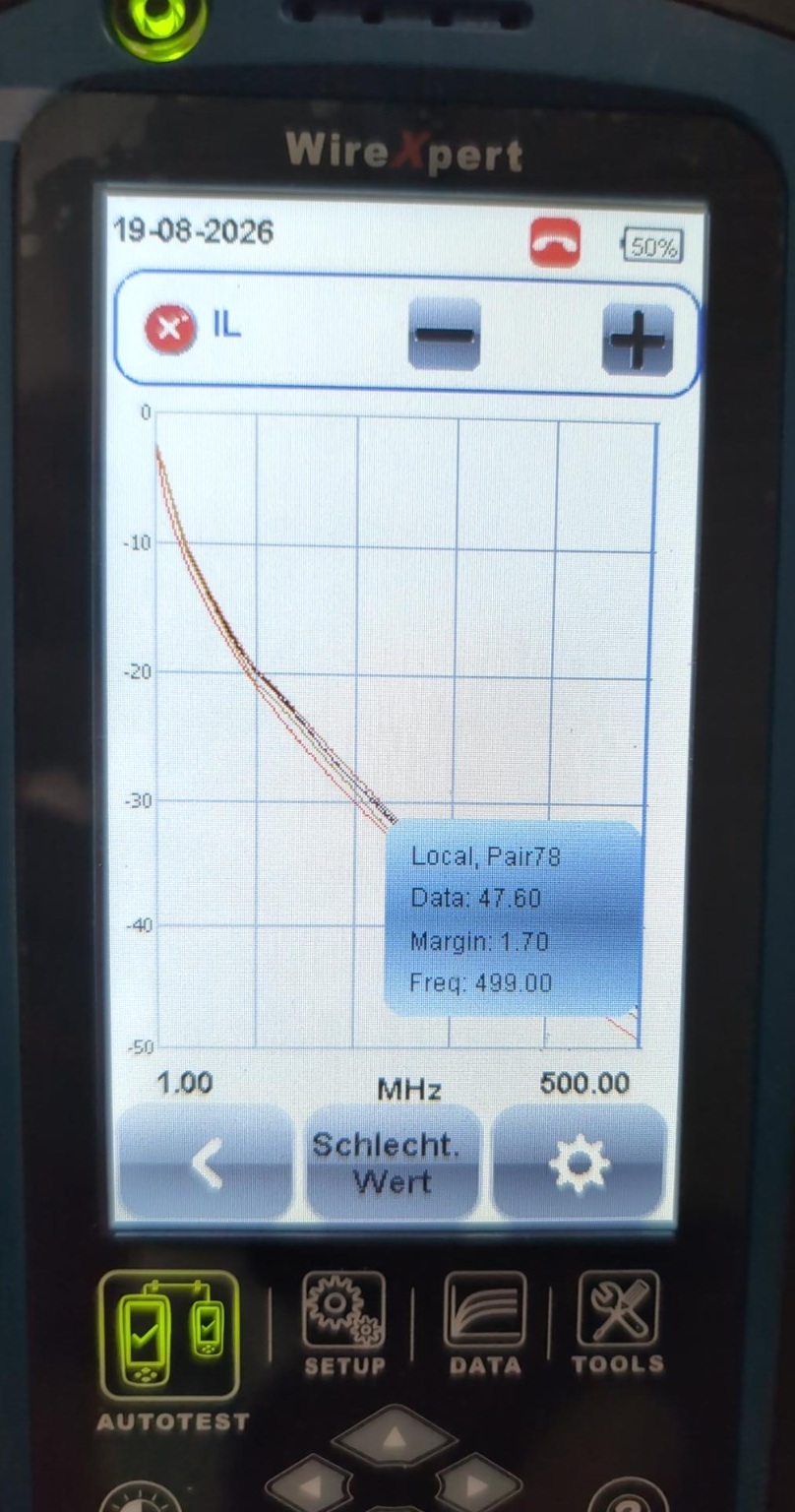

Bei einer gemessenen Strecke von 101,1 m zeigt der WireXpert dagegen FAIL. Hier wird unter anderem die Einfügedämpfung als fehlerhaft angezeigt. Das zeigt gut den Unterschied zu einem einfachen Kabeltester: Die Adern können korrekt verbunden sein, trotzdem kann die Strecke technisch außerhalb der zulässigen Grenzwerte liegen.
Kurz gesagt
Einfacher Kabeltester:
„Wo endet dieses Kabel und sind die Adern verbunden?“
WireXpert:
„Erfüllt diese komplette Netzwerkstrecke tatsächlich die Anforderungen der vorgesehenen Kategorie?“
Damit eignet sich der WireXpert nicht nur zur Fehlersuche, sondern vor allem zur Abnahme, Zertifizierung und Dokumentation von Netzwerkverkabelungen.
