RDP über pfSense zwischen zwei Netzen. TRANSIT (192.168.12.0 24) → VLAN30 (192.168.30.0 24)

Du willst von einem Windows-Client im Transit-Netz (192.168.12.2) per RDP (TCP/3389) auf einen Windows-Rechner im VLAN30 (192.168.30.100) zugreifen. pfSense routet dabei zwischen den Netzen und muss den Traffic auch firewalltechnisch erlauben.

Die Lösung besteht aus vier Bausteinen:

1. Client kennt den Weg ins Zielnetz (Route)

2. pfSense erlaubt den RDP-Traffic auf dem richtigen Interface (TRANSIT)

3. Zielhost lauscht auf 3389 und lässt es durch die Windows-Firewall

4. Benutzer ist für RDP berechtigt

1) Netzwerküberblick (Soll-Zustand)

• Client: 192.168.12.2 (TRANSIT)

• pfSense Transit-IP: 192.168.12.1

• Zielhost: 192.168.30.100 (VLAN30)

• pfSense VLAN30-IP (Default Gateway im VLAN30): 192.168.30.1

Wichtig: Der Zielhost muss als Gateway 192.168.30.1 haben, sonst geht die Rückantwort nicht sauber zurück.

2) Client: Route zum VLAN30 setzen (persistent)

Auf dem Windows-Client 192.168.12.2 als Admin:

route -p add 192.168.30.0 mask 255.255.255.0 192.168.12.1

Prüfen:

route print | findstr 192.168.30.0

Häufige Fehler

• Falsches Gateway: NextHop muss die pfSense-IP im Transit sein (192.168.12.1).

• Falsches Netz: Zielnetz ist 192.168.30.0/24, nicht 192.168.30.100/24.

3) pfSense: RDP auf TRANSIT erlauben (entscheidend)

pfSense filtert eingehend pro Interface. Da dein Client aus TRANSIT kommt, muss die Allow-Regel auf Firewall → Rules → TRANSIT liegen.

Regel anlegen

pfSense → Firewall → Rules → TRANSIT → Add (↑)

Einstellungen:

• Action: Pass

• Address Family: IPv4

• Protocol: TCP

Source

• Type: Network

• 192.168.12.0/24

Destination

• Type: Address or Alias (oder „Single host“, je nach UI)

• 192.168.30.100 (als Host, ggf. /32)

Destination port

• 3389 (RDP)

Optional: Log packets aktivieren (für Debugging).

Dann Save und Apply Changes.

Häufige Fehler

• Regel auf falschem Interface (z.B. VLAN30 statt TRANSIT). Dann greift sie nicht.

• Source „TRANSIT address“ gewählt: Das ist die pfSense-eigene IP, nicht dein Clientnetz.

• Ziel falsch geschrieben: Klassiker 192.16830.100 ohne Punkt. pfSense nimmt’s manchmal trotzdem an, hilft aber niemandem.

• Falsche Maske: 192.168.30.100/24 ist kein Netz. Host ist /32.

4) Zielhost: RDP läuft und Port 3389 ist offen

Auf dem Zielhost 192.168.30.100 (PowerShell als Admin):

Dienst prüfen

Get-Service TermService

Erwartung: Running

Port prüfen

netstat -an | findstr :3389

Erwartung: LISTENING auf 0.0.0.0:3389

5) Zielhost: Windows-Firewall für RDP erlauben

Zuerst Standard-RDP-Regeln aktivieren:

Enable-NetFirewallRule -DisplayGroup "Remote Desktop"

Dann eine saubere, scoped Regel für Transitnetz hinzufügen (robust, Profil-unabhängig):

New-NetFirewallRule -DisplayName "Allow RDP from 192.168.12.0/24" ` -Direction Inbound -Action Allow -Protocol TCP -LocalPort 3389 ` -RemoteAddress 192.168.12.0/24 -Profile Any

Häufige Fehler

• Regel auf dem falschen Rechner ausgeführt (z.B. auf dem Client statt auf 192.168.30.100).

• Regel nur fürs Domain-Profil, Zielhost ist aber Private/Public (dann greift sie nicht).
  Prüfen:

  Get-NetConnectionProfile

6) Verbindung testen (bevor du mstsc startest)

Auf dem Client 192.168.12.2:

Test-NetConnection 192.168.30.100 -Port 3389

Erwartung:
TcpTestSucceeded : True

Wenn das False ist, brauchst du gar nicht erst mstsc probieren (es ist dann noch Firewall/Routing).

7) RDP starten (als Administrator)

Auf dem Client:

mstsc /v:192.168.30.100

Benutzername je nach Umgebung:

• AD\bauer (Domain\user)

• oder bauer@ad.rubinhood.de (UPN)

8) Typischer Login-Fehler: „not authorized for remote login“

Wenn Netzwerk passt (Porttest True), aber RDP sagt:

user account is not authorized for remote login

Dann fehlt dem User das RDP-Logon-Recht.

Fix: User in „Remote Desktop Users“

Auf 192.168.30.100:

• Computerverwaltung → Lokale Benutzer und Gruppen → Gruppen → Remote Desktop Users

• AD\bauer hinzufügen

Oder per PowerShell:

Add-LocalGroupMember -Group "Remote Desktop Users" -Member "AD\bauer"

Wenn es trotzdem nicht geht

Dann kann eine GPO das Recht verweigern:

• secpol.msc → Local Policies → User Rights Assignment

  • Allow log on through Remote Desktop Services: muss passende Gruppe enthalten

  • Deny log on through Remote Desktop Services: darf den User/Gruppe nicht enthalten

Quick Troubleshooting Matrix (kurz & effektiv)

A) Ping geht, aber TcpTestSucceeded ist False

• pfSense-Regel auf TRANSIT fehlt/greift nicht

• Windows-Firewall blockt 3389

• Zielhost lauscht nicht auf 3389

B) TcpTestSucceeded ist True, aber RDP-Login wird abgelehnt

• User nicht in Remote Desktop Users / nicht Admin

• GPO „Deny log on through RDS“

C) Regel gesetzt, aber trotzdem kein Zugriff

• Zielhost hat falsches Gateway (muss 192.168.30.1 sein)

• Regel-Reihenfolge: Block-Regel über Allow (pfSense)

IPv4-Subnetting von /24 zu /26

15.10.2023

In diesem Beitrag zeige ich dir, wie du Subnetze berechnest und warum das „Leihen“ von Bits so wichtig ist.

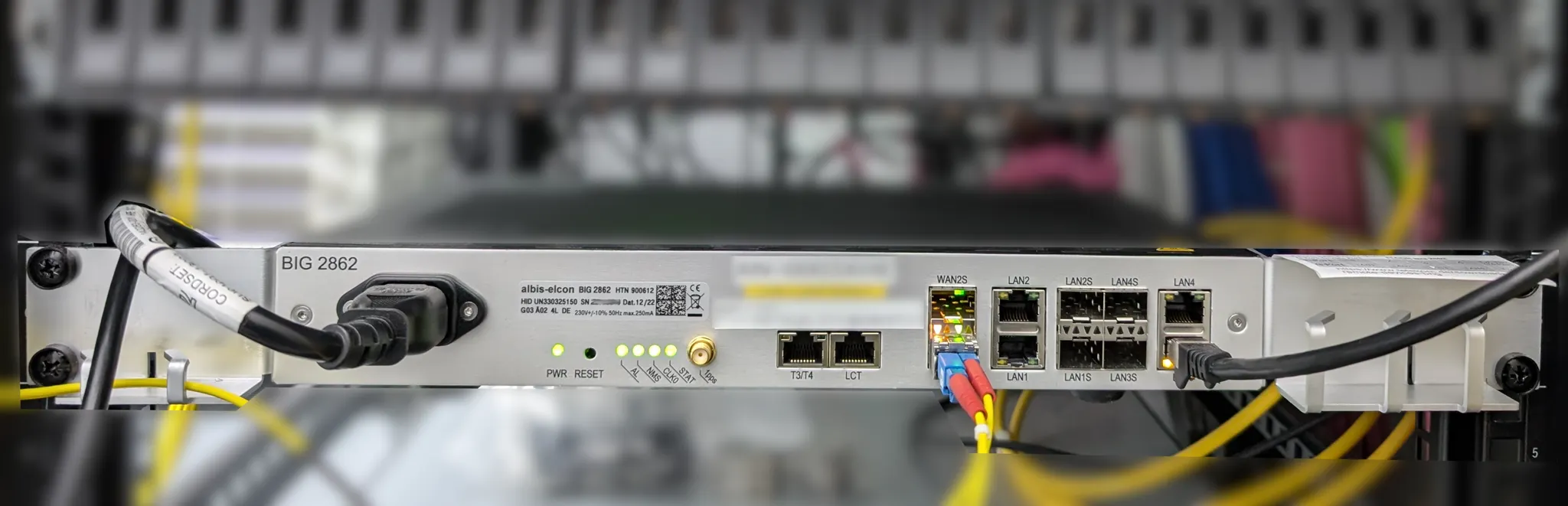

BIG 2862
